Sellos mecánicos ZL 9

ZLSEALS es un fabricante y proveedor profesional de sellos mecánicos ZL 9 en China. Gracias a nuestro enfoque centrado, entrega oportuna y política comercial ética, hemos podido obtener un éxito tremendo en este ámbito.

Enviar Consulta

Descripción del Producto

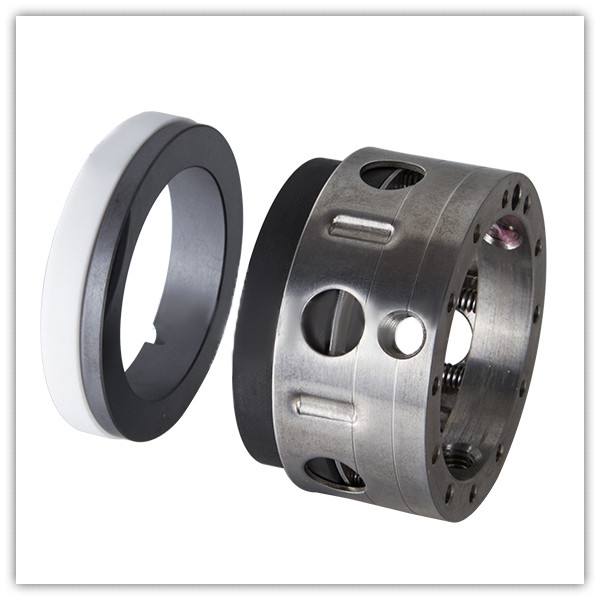

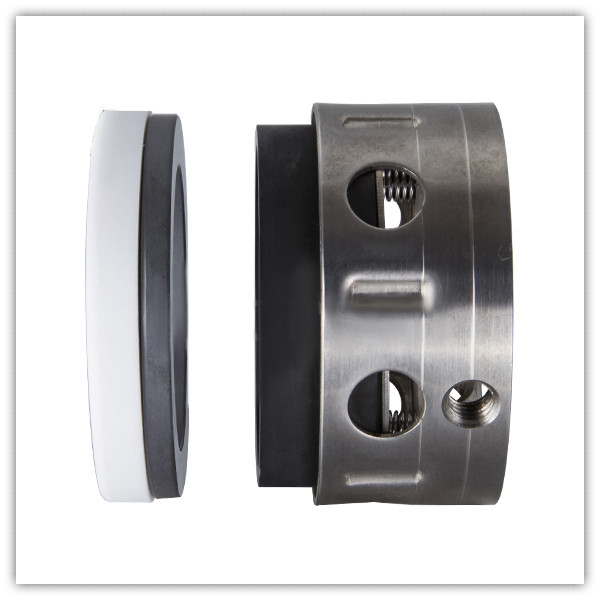

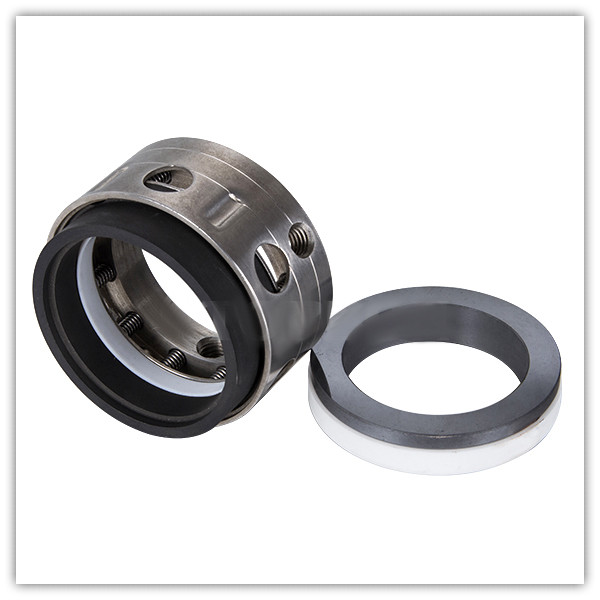

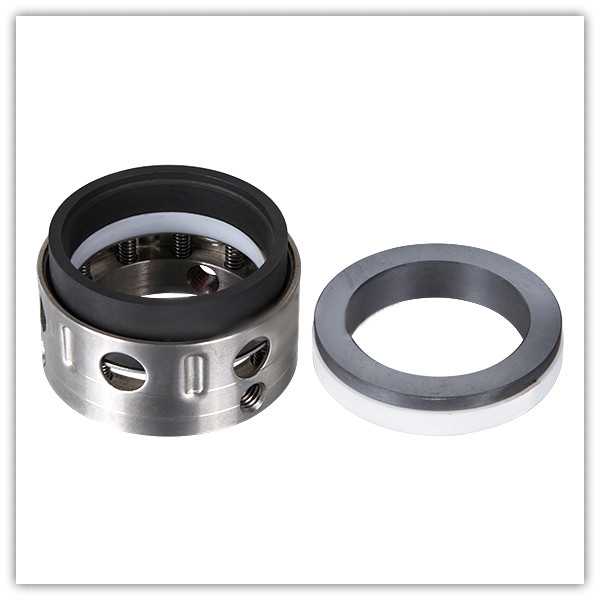

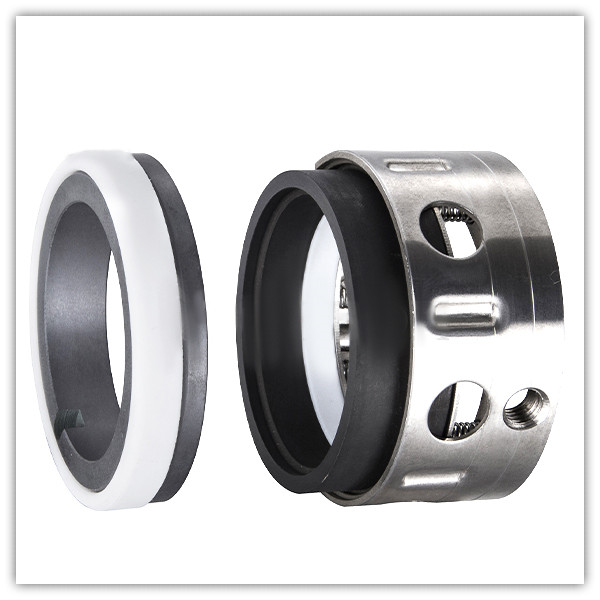

El sello mecánico de cuña ZL9 PTFE reemplaza AES M01, VULCAN 1609, JOHN CRANE 9, ROTEN 90, STERLING 290

Descripción:

Sellos mecánicos ZL 9
Reemplazo a:
Sello John Crane T109, T9, T909
Sello Aesseal M01
Sello Roten 90
Sello Sealol T
Sello Sterling 290

Condiciones operativas:

Temperatura: -40 ℃ a +250 ℃
Presión: ≤1.2MPa
Velocidad: ≤15m/s

Tipo de asiento:

Estándar: 16
Alternativa: N, T21

Materiales:

Anillo estacionario: Carburo de silicio unido por reacción, Cerámica (alúmina), Carburo de silicio sinterizado sin presión, Tungsteno aglomerante
Giratorio
Anillo: Antimonio Impreg. Grafito de carbono, carbono impregnado de resina
Grafito (furano), carburo de silicio unido por reacción, carburo de silicio
Tungsteno sinterizado sin presión y aglutinante de níquel
Carburo
Resortes y piezas metálicas: acero inoxidable, acero inoxidable, aleación Hastelloy C-4
Sello secundario: PTFE puro

Aplicaciones:

agua limpia,
aguas residuales
Aceite y otros fluidos moderadamente corrosivos

d (pulgadas)	d	D3	D2	D1	L1	L2
0.500	12.7	26.7	13.4	25.4	20.62	7.9
0.625	15.8	30.66	16.6	31.75	19.05	10.3
0.750	19	33.83	19.7	34.93	22.23	10.3
0.875	22J0	37	22.9	38.1	23.8	10.3
1.000	25.4	40.1	26.1	41.28	25.4	11.1
1.125	28.5	43.36	29.3	44.45	26.97	11.1
1.250	31.7	48.13	32.4	47.63	26.97	11.1
1.375	34.9	51.3	35.6	50.8	28.58	11.1
1.500	38.1	54.48	38.8	53.98	28.58	11.1
1.625	41.2	60.83	42.4	60.33	34.93	12.7
1.750	44.4	64	45.5	63.5	34.93	12.7
1.875	47.6	66.68	48.7	66.68	34.93	12.7
2.000	50.8	70.36	51.9	69.85	34.93	12.7
2.125	53.9	76.7	55	76.2	42.85	14.3
2.250	57.1	79.88	58.2	79.38	42.85	14.3
2.375	603	83.06	61.4	82.55	42.85	14.3
2.500	63.5	86.23	64.6	85.73	42.85	14.3
2.625	66.6	89.4	67.7	85.73	42.85	159
2.750	69.8	92.58	70.9	88.9	42.85	15.9
2.875	73	95.76	74.1	95.25	42.85	15.9
3.000	76.2	97.33	77.3	98.43	42.85	15.9
3.125	79.3	100.5	80.5	101.6	42.85	19.8
3.250	82.5	105.28	836	104.78	42.85	19.8
3.375	85.7	108.46	86.8	107.95	42.85	19.8
3.500	88.9	111.63	90	111.13	42.85	19.8
3.625	92	114.8	93.1	114.3	42.85	19.8
3.750	95.2	117.98	96.3	117.48	42.85	19.8
3.875	98.4	121.16	99.5	120.65	42.85	19.8
4.000	101.6	124.33	102.7	123.83	42.85	19.8
