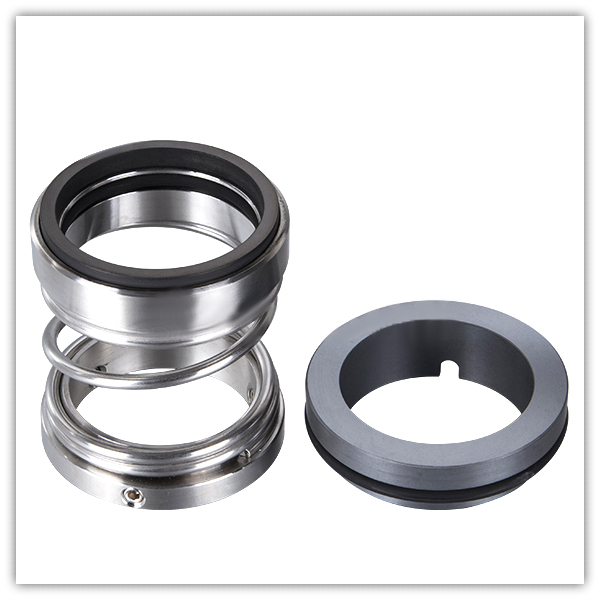

1527 sellos mecánicos de junta tórica

ZLSEL se ha centrado en la producción de sellos mecánicos durante muchos años y ha proporcionado estos sellos mecánicos de la junta tórica 1527 a muchos clientes en varios países. Los sellos mecánicos del sello de Lepu cuentan con una calidad estable.

Enviar Consulta

Descripción del Producto

1527 Los sellos mecánicos de la junta tórica se usan ampliamente en las bombas KSB y se pueden usar con una variedad de líquidos, como agua, aceite y ácido débil. Este sello mecánico de la junta tórica tiene dos tipos de sellos, llamados 1527 y 1528. 1527 es un sello mecánico desequilibrado, 1528 es un sello mecánico equilibrado.

Especificación:

Temperatura: -20 ℃ a +180 ℃
Presión: ≤1.0MPA
Velocidad: ≤15m/s

Estándar: 24Dinl

Alternativa: G6, G9

Anillo estacionario: carbono, carburo de silicio

Anillo rotativo: cerámica, carburo de silicio

Sello secundario: NBR, EPDM, Viton

Piezas de primavera y metal: acero

Ventajas del producto:

Sello mecánico estándar de China

El marco de sello y el resorte están hechos de acero inoxidable SS304 o SS316

Se utilizan múltiples combinaciones de materiales de acuerdo con diferentes condiciones de trabajo

SELLO ZLSEAL: más de 10 años de experiencia en el sello mecánico

Dibujos técnicos de productos:

D (mm)	D3	D2	D1	D1	L1	L2	L3
18	32	27	33	3	35	10	17
20	34	29	35	3	35	10	17
22	36	31	37	3	35	10	17
24	38	33	39	3	40	10	17
25	39	34	40	3	40	10	17
28	42	37	43	3	40	10	17
30	44	39	45	3	d0	10	17
32	46	42	48	3	45	10	17
33	47	42	48	3	45	10	17
35	49	44	50	3	45	10	17
38	54	49	56	4	44		18
40	56	51	58	4	44	11	18
43	59	54	61	4	49	11	18
45	A	56	63	4	49	11	18
48	64	59	66	4	49		18
50	66	62	70	4	47	13	20
53	69	65	73	4	57	13	20
55	71	67	75	4	57	13	20
58	78	70	78	4	57	13	20
60	80	72	80	4	57	13	20
63	83	75	83	4	57	13	20
65	85	77	85	4	67	13	20
68	88	81	90	4	64.7	15.3	22
70	90	83	92	4	64.7	15.3	22
75	99	88	97	4	64.7	15.3	22
80	104	95	105	4	74.3	15.7	22.5
85	109	100	110	4	74.3	15.7	22.5
90	114	105	115	4	74.3	15.7	22.5
95	119	110	120	4	74.3	15.7	22.5
100	124	115	125	4	74.3	15.7	22.5
